LabVIEW 與 AutoItX 結合：打造強大的自動化作業流程

作者:

在現代工業與測試環境中，自動化作業已成為提升效率與精確度的關鍵。LabVIEW 作為一個強大的圖形化程式設計平台，廣泛應用於硬體控制與數據採集；而 AutoItX，一個來自 AutoIt 的 ActiveX/COM 組件，則以其 Windows GUI 自動化能力著稱。當這兩者結合時，能夠實現從硬體到軟體的全方位自動化解決方案。本文將介紹 LabVIEW 與 AutoItX 結合的應用場景與優勢，並提供一些實用的範例。

什麼是 LabVIEW 與 AutoItX？

  • LabVIEW：由 National Instruments 開發，是一個圖形化程式設計環境，特別適合用於測試、測量與控制系統的開發。它允許使用者透過視覺化的程式模塊來設計複雜的硬體與軟體整合系統。
  • AutoItX：AutoIt 的一個 COM 組件，允許其他程式語言或環境透過 COM 介面調用 AutoIt 的功能，擅長模擬滑鼠點擊、鍵盤輸入與視窗管理等 Windows 作業系統的操作。

當 LabVIEW 透過 ActiveX 自動化功能調用 AutoItX 時，您可以在 LabVIEW 的硬體控制能力之外，進一步操控 Windows 環境中的軟體與系統操作，實現更全面的自動化。

LabVIEW 與 AutoItX 結合的應用場景

以下是幾個結合 LabVIEW 與 AutoItX 後可以實現的自動化作業類型，這些場景特別適合需要硬體與軟體整合的環境：

1. Windows 應用程式 GUI 自動化

AutoItX 擅長模擬使用者在 Windows 應用程式中的操作，例如點擊按鈕、輸入文字或管理視窗。在 LabVIEW 測試流程中，您可以利用 AutoItX 與外部軟體互動，例如自動化測試第三方應用程式。

  • 範例：LabVIEW 調用 AutoItX 啟動 Excel，自動輸入測試數據並儲存檔案，無需人工干預。

2. 檔案與文件處理自動化

AutoItX 提供檔案操作與文件管理的能力，結合 LabVIEW 的數據處理功能，可以打造完整的檔案處理流程。

  • 範例：LabVIEW 控制測試設備收集數據後，透過 AutoItX 將結果檔案拖放到另一個分析軟體中進行後處理。

3. 硬體測試與軟體操作整合

LabVIEW 負責硬體控制與數據採集，AutoItX 則負責與測試環境中的其他軟體互動，兩者結合能實現端到端的自動化測試。

  • 範例：LabVIEW 控制儀器進行測量，同時 AutoItX 在另一個記錄軟體中自動輸入測量結果並提交。

4. 系統層級操作

AutoItX 能進行 Windows 系統的低層級控制，例如註冊表操作或進程管理，確保測試環境的穩定性。

  • 範例：在 LabVIEW 測試開始前，透過 AutoItX 檢查並關閉可能干擾測試的背景程式。

5. 自動化測試與驗證流程

結合 LabVIEW 的邏輯控制與 AutoItX 的操作能力，可以打造完整的自動化測試與驗證流程。

  • 範例：LabVIEW 執行硬體功能測試，AutoItX 模擬使用者操作軟體介面，然後 LabVIEW 驗證結果是否符合預期。

如何在 LabVIEW 中使用 AutoItX？

要在 LabVIEW 中使用 AutoItX，您需要遵循以下步驟：

  1. 安裝 AutoIt：確保 AutoIt 已安裝在您的系統中，並且 AutoItX COM 組件已正確註冊。

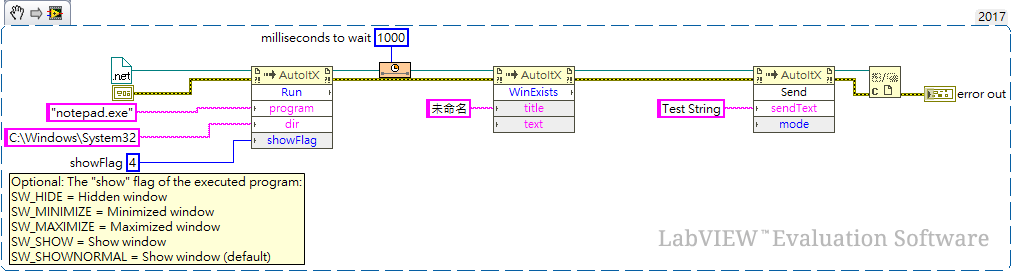

  2. 使用 ActiveX 自動化：在 LabVIEW 中，使用「ActiveX 自動化」功能來調用 AutoItX 物件。
  3. 調用 AutoItX 方法：透過 LabVIEW 的程式模塊，調用 AutoItX 提供的功能，例如 AutoItX3.ControlClick 或 AutoItX3.Send 來模擬操作。

建議您可以先在 AutoIt 中撰寫並測試腳本，確認操作無誤後，再將其轉換為 LabVIEW 中的調用命令。

注意事項與限制

  • 作業系統限制：AutoItX 的功能僅限於 Windows 環境，若您的系統運行於其他作業系統，則無法使用。
  • 相容性問題：確保 LabVIEW 與 AutoItX 的版本相容，避免調用時出現錯誤。
  • 環境影響：GUI 自動化可能受到視窗大小、解析度或系統設定的影響，建議在穩定環境中執行自動化作業。

結語

LabVIEW 與 AutoItX 的結合為自動化作業開闢了新的可能性，特別是在硬體測試與軟體操作整合的場景中。這種結合不僅提升了測試效率，還能減少人工操作，確保流程的一致性與準確性。如果您正在尋求更高效的自動化解決方案，不妨嘗試將 LabVIEW 與 AutoItX 整合到您的專案中。

您是否有使用 LabVIEW 與 AutoItX 的經驗？或者有其他自動化工具的應用案例？歡迎在下方留言分享您的想法與經驗！

graph LR
  A[LabVIEW 與 AutoItX 結合] --> B[核心概念]
  A --> C[應用場景]
  A --> D[實現方式]
  A --> E[注意事項]

  B --> B1[LabVIEW: 圖形化程式設計]
  B --> B2[AutoItX: Windows GUI 自動化]
  B --> B3[COM 介面整合]

  C --> C1[Windows GUI 自動化]
  C --> C2[檔案與文件處理]
  C --> C3[硬體與軟體整合]
  C --> C4[系統層級操作]
  C --> C5[自動化測試與驗證]

  C1 --> C1a[模擬滑鼠與鍵盤操作]
  C1 --> C1b[第三方軟體測試]
  C2 --> C2a[批次檔案處理]
  C2 --> C2b[數據匯入匯出]
  C3 --> C3a[硬體數據採集]
  C3 --> C3b[軟體介面操作]
  C4 --> C4a[註冊表操作]
  C4 --> C4b[進程管理]
  C5 --> C5a[端到端測試]
  C5 --> C5b[結果驗證]

  D --> D1[安裝 AutoIt 與 AutoItX]
  D --> D2[LabVIEW ActiveX 自動化]
  D --> D3[腳本開發與調用]

  E --> E1[僅限 Windows 環境]
  E --> E2[版本相容性]
  E --> E3[環境穩定性影響]
